系列產品 型號 | 輸入功率 (W) | 輸出功率 (W) | 轉速范圍 ( rpm) | 調速方法 | 外形尺寸 (m m) |
JB90-PSH | 150 | 90 | 50~ ~1500 | 無級 | 330X230X 720 |
JB300-PSH | 510 | 300 | 50~ 1600 | 無級 | 330 X 230X 720 |

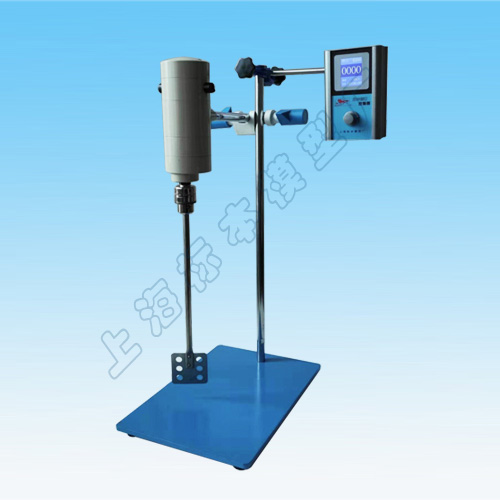

JB-PSH系列電動攪拌機適用于生物、理化、試劑、建材、化妝品等各領域產品開發和實驗。本設備具有無極調速控制功能，定時功能，四位高精度顯示功能，過載及過溫報警功能。能勝任高粘度介質、漿料的攪拌。更具有在低轉速大扭矩工況下穩定運行功能。廣泛應用于工廠、科研單位、大專院校、醫學單位等試驗領域。
本機由運行狀態控制器、驅動電機及輸出增力機構組成:
運行狀態控制器采用數字編碼器和2.2寸智能液晶屏幕，設置方便，顯示信息量大，精度高。
驅動電機采用輸出功率大、結構緊湊的串激式微型電機，設計安全可靠。
輸出增力機構采用非金屬齒輪傳遞增力，輸出轉矩成倍增長。噪聲低。
攪拌機輸出軸端的攪拌棒軋頭，卸裝簡便靈活。
將本機的機座(1)放在平臺上，取兩根長的立柱(11) 用螺紋連接成- -整體，再用扳手把整體立柱固定在機座的螺孔內，然后把支撐固定架(9) 和(7)安裝到立柱上方,并旋動手柄將它們固定在立柱上方。
取一根較短的橫柱(10) 與主機(5).上的螺孔連接，并用扳手?jǐn)Q緊。再把橫柱插入立柱上的支撐固定架(9)中，并擰緊固定螺釘。然后把運行狀態控制器(8)上的橫桿也插入另一個支撐固定架(7)中，并擰緊固定螺釘。冷凝夾(3)及以上各部件位置可根據實際需要進行調整。
驅動電機與運行狀態控制器的電源、信號線連接請按插頭插座的各自規格進行按插。先將驅動電機的電源線接到控制器上，然后接. 上輸入電源線，再把驅動電機的四芯信號線插頭按指示方向插入控制器四芯插座中，并擰緊螺帽。
為了確保本機運行安全，請將各關鍵聯接點用力固定，并請經常檢查，以防松動。在輸入電源調試設備前，請仔細閱讀“使用維護”后，方可進行。
